一、項目名稱：武漢干式變壓器噪聲治理工程

二、項目編號：JL1301

三、項目地址：南昌

四、項目規模：變壓器噪聲治理

五、工程工期： 15天

六、項目類別：變壓器噪聲治理工程

七、案例簡介：在住宅樓底層設立變壓器房，是房產公司為節約土地資源，美化小區環境的通常之舉。但噪聲是對50hz交流電引起的以100hz為基頻的變壓器低頻噪聲，其穿透力非常強，雖然變壓器房室內噪聲僅為64~67dB(A)，但樓上住宅內噪聲級別通常為36~38 dB(A)，還是可以明顯感覺到嗡鳴聲，這種低頻噪聲對人的健康影響很大。

八、降噪目標：1、符合或優于下列標準的最新版本：

（1）、國家城市區域環境噪聲標準 GB  3096-93

（2）、民用建筑隔聲設計規范GBJ118—88

（3）、國家社會環境生活噪聲排放標準 GB22337-2008

2、當變壓器以外背景噪音影響在26分貝以下，在變壓器正常運行時， 變壓器樓上業主家內噪聲達到有關國家噪聲較高標準30分貝以下，倍頻程聲級達到國家社會生活噪聲排放標準最高標準0級標準允許范圍以內。

這里特別要提到的是2008年10月1日起，我們國家實行的國家社會環境生活噪聲排放標準 GB22337-2008是一個非常嚴格的標準規定，它比民用建筑隔聲設計規范GBJ118—88中間規定較高標準要求還要高，治理效果如果達到這個標準，可以基本解決變壓器低頻噪聲的擾民問題。

九、現場噪音源：變壓器噪聲共有三個聲源，一是鐵心，二是繞組，三是冷卻器，即空載、負載和冷卻系統引起的噪聲之和。鐵心產生噪聲的原因是構成鐵心的硅鋼片在交變磁場的作用下，會發生微小的變化即磁致伸縮，磁致伸縮使鐵心隨勵磁頻率的變化做周期性振動。繞組產生振動的原因是電流在繞組中產生電磁力，漏磁場也能使結構件產生振動。電磁力(和振動幅值)與電流的平方成正比，而發射的聲功率與振動幅值的平方成正比。因此，發射的聲功率與負載電流有很明顯的關系。

十、我們?cè)O(shè)計方案：根據小區變壓器房的實際情況，本著節約有效的設計合理原則，我們確定變壓器噪聲控制措施如下：

1、為減小變壓器通過振動傳播的結構噪聲,對機組采取高效低頻隔振處理。變壓器噪聲的基頻為100hz,混凝土中聲傳播速度為3048米每秒。由此計算得結構聲波波長為30.48米,該聲波的半波長遠大于墻體厚度,因此隔聲手段主要是變壓器的結構隔振設計，其隔聲效果可以用振動傳遞率大小來衡量。我們公司的低頻隔音臺，可以把振動傳遞率控制到0.2%以下。這個措施反映在噪聲傳遞附加下降量上面在27分貝左右，通過建筑結構再次衰減，對樓上住宅環境聲音影響值就在28分貝左右。（草圖見下圖）：

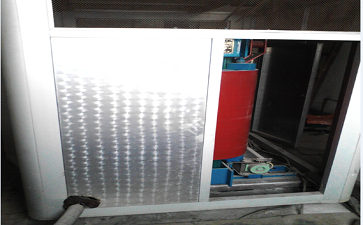

2、如果噪聲特別大，變壓器房特別小，可根據變壓器機房內噪聲頻譜,選擇合適的吸聲結構,減少變壓器殼體振動空氣擾動墻體轉變?yōu)榻Y(jié)構聲。我們選擇一種微穿孔板和多孔吸聲材料組合的低頻吸聲結構。采用的微穿孔板穿孔孔徑為0.8mm,穿孔率為1%,板厚為1mm的鋁板，板后留10公分空氣腔,腔內填24公斤容重的礦棉。這個措施反映在這樣反映在噪聲傳遞附加下降量上面在1~2分貝左右（通常不需要做）。

3、匯流聯排的軟連接處理。對硬性安裝的低壓母線排出線槽架銅排，電磁噪聲振動有可能通過聯排向建筑結構傳播，降噪處理中間需要將它改成軟線連接，這部分需要供電部門的同志配合完成。

十一、降噪效果：當變壓器以外背景噪音影響在26分貝以下，在變壓器正常運行時， 變壓器樓上業主家內噪聲達到有關國家噪聲較高標準30分貝以下，倍頻程聲級達到國家社會生活噪聲排放標準最高標準0級標準允許范圍以內。
