一、項目名稱：酒店冷卻塔噪聲治理工程

二、項目編號：南昌佳綠噪音治理

三、項目地址：南昌

四、項目規模：冷卻塔噪聲治理

五、工程工期： 25天

六、竣工時間：7月20日

七、項目類別：冷卻塔噪聲治理工程

八、案例簡介：酒店附樓安裝有兩臺冷卻塔機組，在正對冷卻塔約10米處就是居民樓。當冷卻塔開啟時測得出風口噪聲89dB（A），根據聲音衰減計算，居民樓窗外噪聲在70dB左右，遠遠超出了國家規定居民區噪聲排放標準。嚴重影響到居民的日常生活及身心健康，領導對該噪聲影響高度重視，為有效控制冷卻塔噪聲，特邀我司對該冷卻塔噪聲提供合理的解決措施。

九、降噪目標：

1.     達到國家相關標準

序號	噪聲控制點	達到效果	執行標準	備注
1	居民窗外1米處	≤45 dB（A）	《社會生活環境噪聲排放標準》GB22337—2008	扣除背景噪聲

2.     考慮工作人員的感受

考慮到降噪工程的真正目標是降低對居民的影響，我們盡可能在達標的基礎上，進一步降低設備低頻噪聲。

十、現場噪音源：冷卻塔主要靠機械通風冷卻循環熱水。用泵將循環熱水送到水分布器噴出，水沿著填料下淋落到水池。由風機將冷空氣引入與下淋的熱水接觸，進行熱交換，將水冷卻。冷卻塔的噪聲源由以下幾部分組成：

（1）風機進排氣噪聲(主要噪聲源)；

（2）淋水噪聲(主要噪聲源)；

（3）風機減速器和電動機噪聲；

（4）冷卻塔水泵、配管和閥門噪聲；

其中，主要是風機運行進排氣噪聲和淋水噪聲，風機通過進排氣口和塔體向外輻射噪聲。排氣口噪聲比進氣口噪聲高約5～10dB(A)，其頻譜特性是以低頻為主的連續譜，屬低頻噪聲。循環熱水從淋水裝置下落時，與塔底接水盤中的積水撞擊產生的淋水屬高頻噪聲，淋水聲的大小與淋水高度和單位時間的水流量有關。

十一、我們設計的方案：

針對這樣的冷卻塔低頻噪聲，我公司根據我們以往治理類似項目的經驗，結合現場實際情況制定如下治理措施：

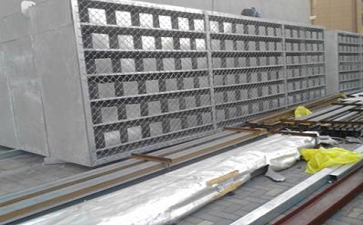

1.      在冷卻塔與居民樓之間及冷卻塔兩側面采用吸隔聲板密封，呈現“U”型屏障，屏障整體尺寸為（7+16+7）*3m。

2.      冷卻塔排風導向背離居民樓的一面，為更有效的降低低頻噪聲，同時減小阻力損失，冷卻塔機組的排風風機頂部設置3000mm高的擴張室消聲彎頭及排風消聲器。

一、        避免降噪設施對設備運行環境影響的細節處理

1.      散熱影響：吸隔聲屏障設置高度為3m，與冷卻塔之間留1.2m的 間距為預留進風口，以滿足冷卻塔的正常進風需要。

2.      為避免熱風的回流，整個隔聲屏體分為上下兩層，下層為進風層，上層為出風層，中間用吸隔聲板隔斷，并在出風口設置擋板，以更有效的防治熱風回流。

3.     維護影響：為解決冷卻塔機組的日常維護，吸隔聲罩屏體與設備之間均留有1200mm的檢修空間。

4.      抗風壓措施：對于整個隔聲屏障而已，主要的不利荷載是風壓，為保證隔聲屏體的穩定，每根立柱均設有混凝土基礎及鋼支撐。本設計基于屏障抗風速為33 m/s的十二級臺風要求進行驗算。

5.      防雨措施：選用FC板外表面做防雨涂料；吸音棉被雨水浸泡后將完全失去吸聲功能，但吸音棉又是消聲器中必須用到的主要材料，為解決吸音棉的防雨問題，我們對進、出風消聲器吸音棉采用無堿憎水玻纖布包裹，同時選用孔徑小的護面板材。

6.      管線密封措施：為保證整體降噪效果，對設備線管等細節，我們將在施工中進行開孔并做好周邊的密封處理。

十二、降噪效果：

序號	噪聲控制點	達到效果	執行標準	備注
1	居民窗外1米處	≤45 dB（A）	《社會生活環境噪聲排放標準》GB22337—2008	扣除背景噪聲
